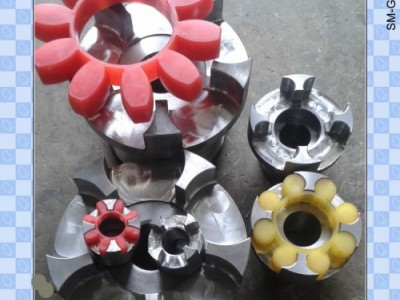

XLD星形擴大軸孔聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度,并與德國ROTEX聯軸器互換。
公司咨詢電話：0317-7105986 其他產品詳細信息請查詢:http://www.rwjx.cn
XLL星形擴大彈性聯軸器的標準為JB/T 10466-2004
XLL星形擴大聯軸器的基本參數：
XLD星形擴大軸孔尺寸聯軸器
型號 | 公稱扭矩N.M | 許用轉速rpm | 軸孔直徑d1、d2 | 軸孔長度L1、L2 | L。 | D | D1 | D2 | E | S | 轉動慣量kg.m^2 | 重量 kg |
|
| |||||||||||||
mm |
| ||||||||||||
XLD1 | 34 | 19000 | 6-24 | 25 | 66 | 40 | 32 | 40 | 16 | 2 | 0.00008 | 0.328 |
|
XLD2 | 120 | 14000 | 8-28 | 30 | 78 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.68 |
|
XLD3 | 320 | 11800 | 10-38 | 35 | 90 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
|
XLD4 | 650 | 9500 | 12-45 | 45 | 114 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
|
XLD5 | 900 | 8000 | 14-55 | 50 | 126 | 95 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
|
XLD6 | 1050 | 7100 | 15-60 | 56 | 140 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
|
